I. Kärndefinition av en belastningsbrytare (LBS)

A lastbrytare(LBS) är en elektrisk styrkomponent med dubbla funktioner "lastomkoppling" och "felisolering." Den används främst för att säkert koppla bort kretsar under belastningsström, och samtidigt för att snabbt isolera felpunkter i händelse av överbelastning, kortslutning eller andra fel, för att skydda utrustning och personal. Dess kärnfunktion är integrationen av funktionerna "på/av-kontroll" och "felskydd", vilket möjliggör både rutindrift och nödbortkoppling av lastkretsar utan behov av en extra strömbrytare. Det används i stor utsträckning i lågspänningssystem för kraftdistribution, industriell utrustning och byggnadselektriska system.

II. Kärnstrukturen hos en lastbrytare

Strukturen för enlastbrytarelägger till ljusbågssläcknings- och skyddsmekanismer till den grundläggande omkopplaren. Komponenterna arbetar tillsammans för att uppnå "belastningsdrift" och "felskydd":

Driftmekanism: Finns i manuella (ratt, handtag) och elektriska versioner, den driver kontaktverkan genom mekanisk transmission. Den har "öppen", "stäng" och "test" positioner. Vissa modeller har energilagringsfunktioner för att säkerställa snabb kontaktbyte.

Kontaktsystem: Består av huvudkontakter och hjälpkontakter. Huvudkontakterna är gjorda av bågbeständiga, högkonduktiva legeringsmaterial (såsom silver-volframlegering) för att bära och avbryta huvudkretsens belastningsström; hjälpkontakter används för signalöverföring i styrkretsen (såsom statusindikering och förregling).

Bågsläckningssystem: En hjälpstruktur för kärnan som används för att släcka ljusbågen som genereras när kontakterna bryts (ju större belastningsström, desto starkare båge). Vanliga former inkluderar bågsläckande galler, bågsläckande huvar och magnetiska utblåsningsanordningar, som påskyndar bågsläckning och förhindrar kontakterosion genom att dela bågen, kyla bågen eller generera ett magnetfält för att förlänga bågen.

Skyddsmekanism: Uppdelad i överbelastningsskydd och kortslutningsskyddsmoduler (vissa modeller integrerar båda):

Överbelastningsskydd: Består av en bimetalllist. Vid överbelastning deformeras den bimetalliska remsan på grund av värme, vilket trycker på mekanismen för att lösa ut och koppla bort kretsen;

Kortslutningsskydd: Består av en elektromagnetisk utlösningsenhet. Under en kortslutning genereras en stark ström omedelbart, och den elektromagnetiska kraften driver utlösningsenheten att lösa ut snabbt (svarstiden är vanligtvis inom millisekundsintervallet).

Positionerings- och förreglingsanordningar: Positioneringsanordningen säkerställer tydlig position och undviker felaktig användning; förreglingsanordningen (såsom mekanisk förregling och elektrisk förregling) kan kopplas till skåpsdörren och annan utrustning för att förhindra drift under spänning eller oavsiktlig stängning.

Hus och terminalblock: Huset är tillverkat av flamskyddande isoleringsmaterial (såsom förstärkt nylon och keramik), vilket ger skydd mot elektriska stötar och ljusbågsblixtar; plintarna har en design med stort tvärsnitt för att möta höga krav på strömförande.

III. Grundläggande arbetsprincip för lastbrytare

Den fungerande essensen av en lastbrytare är "lastbärande på/av-kontroll + automatisk felisolering," specifikt uppdelad i två scenarier: konventionell drift och felskydd.

(I) Konventionell lastbärande på/av-princip

Stängning: Manövermekanismen drivs manuellt eller elektriskt, och huvudkontakterna stänger snabbt genom mekanisk växellåda, medan hjälpkontakterna växlar synkront (såsom på/av-statusindikatorn). Efter att huvudkontakterna har stängts är kretsen ansluten, lasten fungerar normalt och positioneringsanordningen låser stängningsläget.

Öppningsfunktion: Manövermekanismen driver huvudkontakterna att separera, vid vilken punkt belastningsströmmen genererar en båge genom kontaktgapet. Ljusbågssläckningssystemet ingriper omedelbart, delar ljusbågen genom ett bågsläckningsgaller och förlänger ljusbågen med en magnetisk blåsare, vilket låter ljusbågen svalna och släckas snabbt, vilket förhindrar kontakterosion eller ljusbågsbildning och brand. I slutändan separeras huvudkontakterna helt och stänger av kretsen.

(II) Funktionsprincip för felskydd

När ett överbelastnings- eller kortslutningsfel uppstår i kretsen, utlöser skyddsmekanismen automatiskt en tripp:

Överbelastningsskydd: När kretsströmmen kontinuerligt överskrider märkvärdet (t.ex. motorstopp, överbelastning), deformeras bimetallremsan gradvis på grund av strömmens termiska effekt. När deformationen når ett tröskelvärde trycker den på utlösningsmekanismen för att aktiveras, vilket snabbt kopplar bort huvudkontakterna och stänger av överbelastningskretsen. Efter att felet har åtgärdats kyls bimetallremsan och återställs, vilket möjliggör manuell återstängning för att återställa driften.

Kortslutningsskydd: När en kortslutning inträffar genereras omedelbart en kortslutningsström tiotals gånger det nominella värdet. Den elektromagnetiska utlösningsenheten kopplas omedelbart in under påverkan av ett starkt strömmagnetfält, vilket driver utlösningsmekanismen att lösa ut snabbt (ingen fördröjning krävs). Huvudkontakterna separeras och ljusbågssläckningssystemet släcker kortslutningsbågen, vilket förhindrar att felet eskalerar.

IV. Klassificering och typiska tillämpningar av lastbrytare

(I) Vanliga klassificeringar

Med skyddsfunktion:

* Endast kretsavbrott: Inget överbelastnings-/kortslutningsskydd; används endast för lastomkoppling och felisolering; kräver säkringar.

* Överbelastningsskydd: Integrerat överbelastningsskydd; lämplig för scenarier med stora lastfluktuationer (t.ex. pumpar, fläktar).

* Omfattande skydd: Integrerad överbelastning + kortslutningsskydd; inga ytterligare skyddskomponenter krävs; lämplig för oberoende utrustningskontroll (t.ex. verktygsmaskiner, huvudströmbrytare i distributionslådor).

Genom operationsmetod:

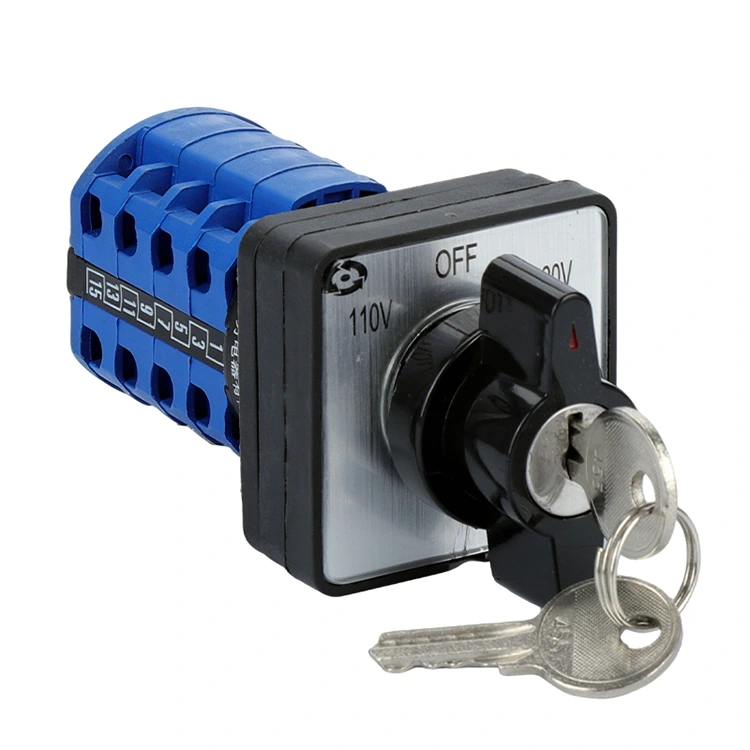

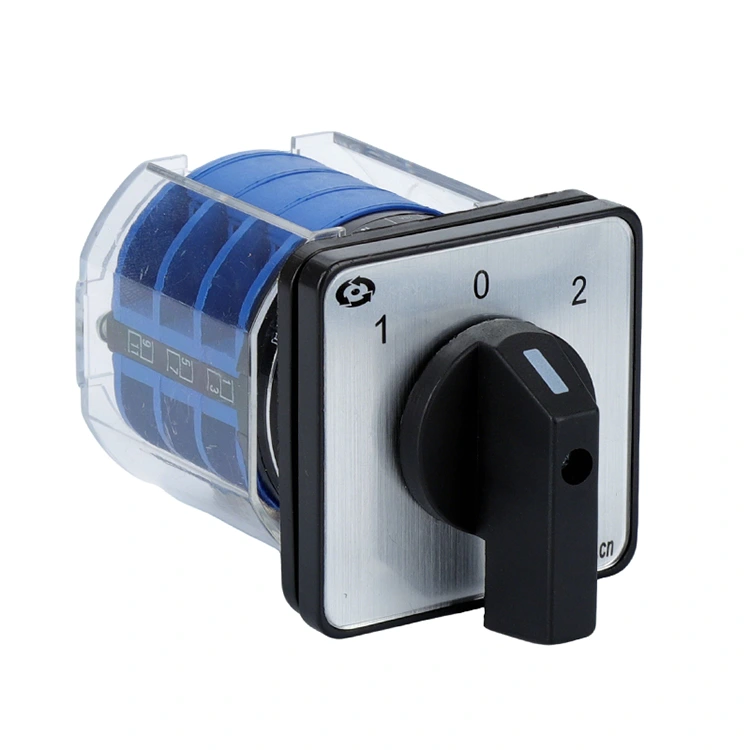

* Manuell lastbrytare: Manövreras av ett handtag/ratt; enkel struktur, låg kostnad; lämplig för liten utrustning eller manuella kontrollscenarier.

* Elektrisk strömbrytare: Drivs av en motor; kan fjärrstyras; lämplig för stor utrustning, automatiserade produktionslinjer eller oövervakade scenarier.

(II) Typiska tillämpningsscenarier

Lågspänningssystem för kraftdistribution: Som huvudströmbrytare för grenkretsar, möjliggör på/av-styrning och felisolering av belastningskretsar (t.ex. golvströmfördelning i kontorsbyggnader och fabriker);

Industriell utrustningskontroll: Som huvudströmbrytare för kraftutrustning såsom motorer, pumpar och kompressorer, tillhandahåller även startkontroll och överbelastnings-/kortslutningsskydd (t.ex. huvudströmbrytare för verktygsmaskiner, fläktkontrollbrytare);

Byggnadselektriska system: Används för effektstyrning av luftkonditioneringssystem, belysningskretsar och brandbekämpningsutrustning, vilket säkerställer lastomkoppling och nödkoppling;

Nya energifält: Används som DC/AC-sidobrytare för fotovoltaiska växelriktare och energilagringsutrustning, vilket ger lastväxling och felskyddsfunktioner.

(V) Kärnfunktioner i arbetsprincipen

*Bärande omkopplingskapacitet: Huvudkontakterna och ljusbågssläckningssystemet är utformade för att motstå strömbrytarpåverkan från lastström, vilket tillåter drift utan att först koppla bort lasten, till skillnad från vanliga överföringsbrytare (som endast kan koppla om under tomgång eller lätt belastning).

*Integrerade skyddsfunktioner: Överbelastnings- och kortslutningsskydd kan uppnås utan extraeffektbrytareeller säkringar, vilket förenklar kretsdesign.

*Snabb bågsläckningsprestanda: Ljusbågssläckningssystemet säkerställer snabb släckning av ljusbågen vid frånkoppling, undviker risken för elektriska stötar och brand och anpassar sig till tuffa arbetsmiljöer.

*Säkerhet för förregling: Mekanisk/elektrisk förreglingskonstruktion förhindrar felaktig användning, säkerställer utrustningens och personalens säkerhet och följer elektriska säkerhetsföreskrifter.

*Hög tillförlitlighet: Robust mekanisk struktur och exakt respons från skyddsmekanismen, lämplig för frekvent drift eller långvariga driftscenarier.
