Hur kombinationsbrytare förbättrar säkerheten i industriella elektriska styrsystem?

I industriella elektriska styrsystem är felmarginalen noll. En enda ljusbåge, överbelastning eller kortslutning kan leda till katastrofala stillestånd, allvarliga skador eller skador på utrustningen. Integreringen av en robust kombinationsbrytare i ditt kontrollsystem är inte bara en åtgärd för att uppfylla kraven – det är hörnstenen i modern industrisäkerhet. Dessa enheter slår samman ett frånkopplingsmedel (som en strömbrytare) med kortslutnings- och överbelastningsskydd (vanligtvis säkringar eller en strömbrytare) till en kompakt enhet. Genom att göra det eliminerar de potentiella felpunkter, minskar installationsfel och ger ett snabbt svar på elektriska avvikelser.

På Zhejiang Yaming Electric Co., Ltd. har vi ägnat två decennier åt att fullända denna teknik. En korrekt specificeradKombinationsbrytaregör mer än att bara stoppa strömmen; den isolerar energikällor med synliga avbrott, säkerställer ett koordinerat skydd och förenklar underhållsprotokoll. Den här artikeln dyker djupt ner i de tekniska parametrarna, verkliga säkerhetsfördelarna och svarar på de mest kritiska frågorna om att skydda din personal och maskiner. Oavsett om du uppgraderar en äldre panel eller designar en ny linje, är det inte förhandlingsbart att förstå dessa enheter.

1. Vad gör en kombinationsbrytare kritisk för isolering och kortslutningsskydd i moderna växter?

Industriella styrsystem är tätt packade med kontaktorer, reläer och frekvensomriktare. Den primära säkerhetsfunktionen för alla styrkretsar är förmågan att säkert isolera strömmen för underhåll och att avbryta felströmmar omedelbart. AKombinationsbrytarefungerar som den första försvarslinjen. Till skillnad från en enkel frånkopplingsbrytare som bara kan öppna kontakter, integrerar en äkta kombinationsbrytare både frånkopplings- och skyddselementen. Denna integration är viktig eftersom den garanterar att öppningen av brytaren också rensar eventuella nedströmsfel, vilket skyddar både operatören och kablarna.

Vår fabrik fokuserar på en designfilosofi där brytarmekanismen och skyddskammaren är förenade. Till exempel ger det vridbara handtaget en tydlig visuell indikation av kontaktpositionen – öppen eller stängd – och det hänglåsbara handtaget säkerställer överensstämmelse med lockout/tagout-procedurer. Men bortom mekanisk isolering mäts hastigheten med vilken de interna kontakterna bryter under felförhållanden i millisekunder. Zhejiang Yaming Electric Co.,Ltd. använder dubbelbrytande silverlegeringskontakter som släcker ljusbågen snabbt, vilket minimerar energigenomsläppet.

Kärnsäkerhetsparametrar i vår serie Kombinationsbrytare

• Värmeströmsklassificering (Ith):från 16A upp till 125A, vilket säkerställer robust kontinuerlig drift även i höga omgivningstemperaturer (testad upp till 55°C).
• Användningskategori AC-23A:lämpar sig för omkoppling av höginduktiva laster som motorer, som orsakar kraftig belastning på kontakter.
• Integrerade säkringshållare eller magnetisk utlösning:designad för att acceptera säkringar av både BS- och DIN-typ, vilket möjliggör selektiv koordinering med uppströmsenheter.
• Positiv pausindikation:alla hjälpkontakter och huvudkontakter ger ett synligt gap som uppfyller IEC 60947-1-standarderna.
• Inträngningsskydd upp till IP65:när den är monterad i våra fabrikstätade kapslingar, förhindrar damm och vatten att tränga in som kan äventyra isoleringen.

Varför spelar detta roll för säkerheten? I en typisk anläggning kan vibrationer och damm orsaka ljusbågar i dåligt utformade strömbrytare. Vår fabriks kraftiga fjädermekanismer säkerställer att även om operatören flyttar handtaget långsamt, öppnas eller stängs kontakterna, vilket förhindrar partiell kontakt som leder till överhettning. Eftersom kombinationsomkopplaren innehåller säkringarna eller brytaren, är vägen från ledningssidan till belastningssidan optimerad för att minska slingimpedansen – detta innebär snabbare utlösningstider under en kortslutning, vilket direkt leder till minskad energi för infallande ljusbågsblixt. För underhållselektriker är detta skillnaden mellan en mindre incident och en livsförändrande skada.

Vi införlivar även hjälpkontakter för tidiga avbrott som kan signalera PLC:n eller motorstyrningen att släppa belastningen innan huvudkontakterna öppnas under belastning. Detta förutsägande säkerhetslager förbises ofta men är standard i våra högre klassade modeller. Genom att välja en Combination Switch från oss köper du inte bara en komponent; du integrerar en säkerhetsfilosofi som prioriterar mänskligt liv och systemintegritet.

2. Varför förlitar sig överbelastningsskydd och koordinering på switchens interna arkitektur?

Överbelastningsskydd i en motorkrets hanteras traditionellt av ett separat överbelastningsrelä. Men i en kombinationsomkopplare är koordinationen mellan kopplingselementet och skyddselementet förkonstruerad. Detta är kritiskt eftersom komponenter som inte passar ihop är en ledande orsak till störande snubbel eller, ännu värre, misslyckande att snubbla. När vår fabrik designar en kombinationsbrytare, matchar vi brytarens tillverknings- och brytförmåga med tids-strömkurvan för det inbyggda skyddet. Detta säkerställer att strömbrytaren under en startsvall (som kan vara 6-8 gånger fulllastströmmen) förblir stängd, men under en låst rotorhändelse öppnar den precis innan motorisoleringen smälter.

Låt oss titta på de tekniska specifikationerna som definierar denna tillförlitlighet:

Arkitekturen dikterar också hur värmen avleds. I våra kombinationsbrytare är strömvägen tillverkad av högkvalitativ elektrolytisk koppar, förtennad för att förhindra oxidation. Detta minskar temperaturökningen vid terminalerna – en vanlig felpunkt i billigare enheter. Vår fabriks strikta kvalitetskontrollåtgärder inkluderar termografisk avbildning på varje batch för att säkerställa att hotspots elimineras. För slutanvändaren betyder detta att omkopplaren fungerar svalt, vilket bevarar livslängden för intilliggande elektroniska komponenter i kontrollpanelen.

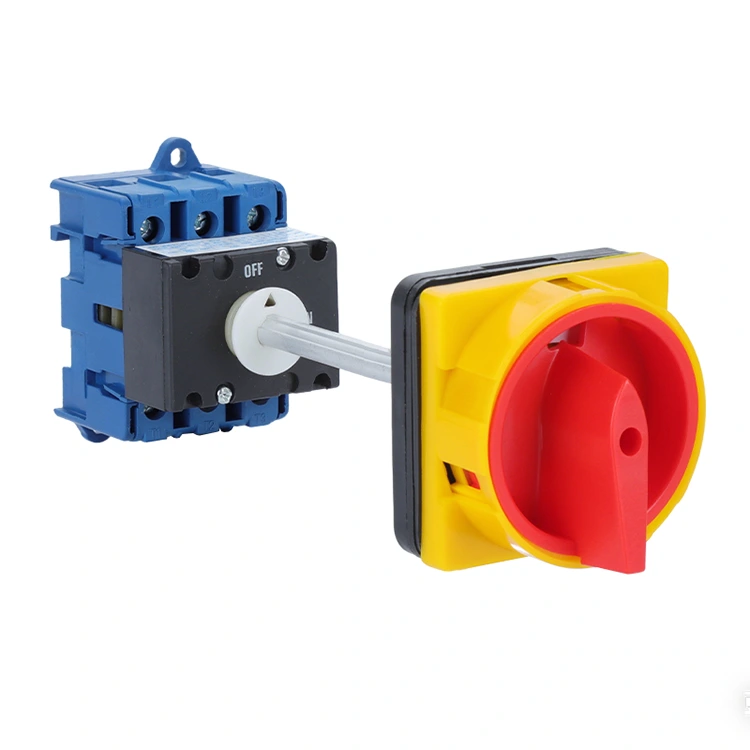

Dessutom förhindrar den interna spärrmekanismen att skåpsdörren öppnas när omkopplaren är i läget 'ON'. Detta är en mekanisk säkerhetsfunktion som säkerställer att en operatör inte kan komma åt spänningsförande delar. Förreglingen kan endast frigöras i AV-läget, vilket ofta kräver ett verktyg eller en specifik åtgärd. Denna tankenivå i den interna arkitekturen förvandlar en enkel switch till en omfattande säkerhetsanordning. Vi har sett för många incidenter där paneler öppnades under belastning; vår designfilosofi tar upp det direkt.

3. Hur minskar våra kombinationsbrytare specifikt risken för ljusbågar och elektriska stötar?

Bågblixt är en av de dödligaste farorna vid industriellt elarbete. Det inträffar när jonisering skapar en ledande bana genom luften och frigör enorm energi. En kombinationsomkopplare dämpar detta på tre olika sätt: snabb kontaktseparation, bågsläckande kammare och full isolering. I vår fabrik designar vi bågkamrarna med dejonplattor som delar och kyler plasman. Detta begränsar bågen inuti switchen istället för att låta den explodera in i panelen. Resultatet är en betydande minskning av den infallande energin som är tillgänglig för en arbetare som står framför panelen.

Dessutom är det synliga avbrottet som en kombinationsbrytare ger ett psykologiskt och fysiskt säkerhetslager. När handtaget indikerar 'OFF' finns det ett fysiskt gap mellan kontakterna som kan ses genom inspektionsfönster (finns som tillval). Detta uppfyller de strängaste lockout/tagout-reglerna eftersom det tar bort alla tvivel om strömisolering. WHUROW tar detta vidare genom att erbjuda omkopplare med tvåkammardesign: en för omkopplingsmekanismen och en för säkringsterminalerna. Även om en säkring går katastrofalt ventileras de joniserade gaserna bort från operatören, en funktion som vi kallar "gasriktad ventilering".

Viktiga säkerhetsfunktioner i ett ögonkast

• Hänglåsbara handtag:Rymmer upp till tre hänglås, vilket säkerställer säkerhet för flera besättningar under underhåll.
• Terminalvant och barriärer:IP20 fingersäkra terminaler som standard på alla våra nya modeller, förhindrar oavsiktlig kontakt.
• Spänningsindikatorportar:valfria LED-indikatorer visar närvaro av spänning även när strömbrytaren är avstängd (varning för back-feed).
• Tål hög kortslutning:testad till 50kA rms, vilket betyder att omkopplaren inte kommer att spricka eller sönderdelas vid extrema fel.
• Rensa PÅ/AV-markeringar:stora, laseretsade markeringar som är synliga från en vinkel, vilket minskar mänskliga fel.

Minskningen av riskerna för stötar kommer också från isoleringssamordningen. Vår fabrik använder material med ett jämförande spårningsindex (CTI) på över 600, vilket motstår bildandet av ledande banor över ytan. I dammiga eller fuktiga miljöer (som textilfabriker eller livsmedelsbearbetning) förhindrar detta spårning som kan aktivera höljet. Dessutom, genom att kombinera frånkoppling och skydd, eliminerar vi behovet av en extra kapsling mellan en separat strömbrytare och en separat säkringshållare. Färre anslutningar innebär färre punkter där en ledning kan lossna och orsaka fel. Denna holistiska inställning till säkerhet är anledningen till att ingenjörer inom tung industri specificerar vår utrustning. Vi säljer inte bara en produkt; vi tillhandahåller en riskreducerande lösning som skyddar dina mest värdefulla tillgångar: ditt folk.

4. Sammanfattning: Säkerhetsfördelen med integrerad omkoppling och skydd

Genom hela denna analys förblir en sanning uppenbar: kombinationsomkopplaren är mycket mer än en enkel på-av-enhet. Det är ett konstruerat säkerhetssystem som isolerar, skyddar och kommunicerar. Från att säkerställa ett synligt luftgap för lockoutprocedurer till att släcka 50kA-fel utan yttre skador, dess bidrag till en säker arbetsplats är enormt. Genom att välja en enhet som integrerar både omkoppling och skydd, eliminerar du variabler och minskar sannolikheten för mänskliga fel under installation och drift.

På WHUROW innebär våra årtionden av specialisering att varje enhet som lämnar vår fabrik är ett bevis på rigorösa tester och innovation. Vi förstår att dina kontrollsystem är hjärtslag i din operation, och de förtjänar komponenter som fungerar under tryck. Oavsett om du behöver en specifik IP-klassificering, en anpassad förregling eller en speciell säkringskonfiguration, är vårt ingenjörsteam utrustat för att hjälpa dig. Lämna inte säkerheten åt slumpen – bygg in den i ditt system från början.
