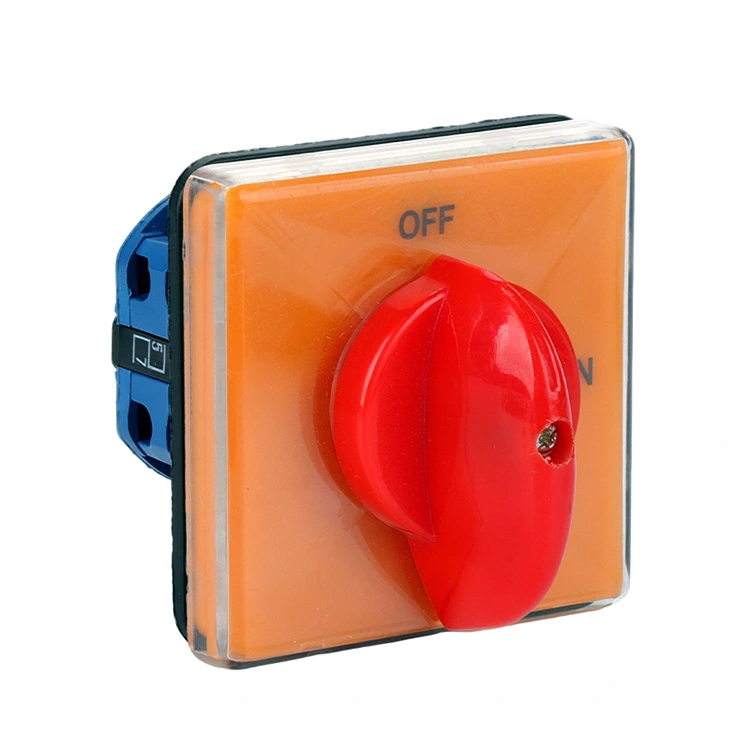

20A stor panel AV-PÅ Rotary Switch

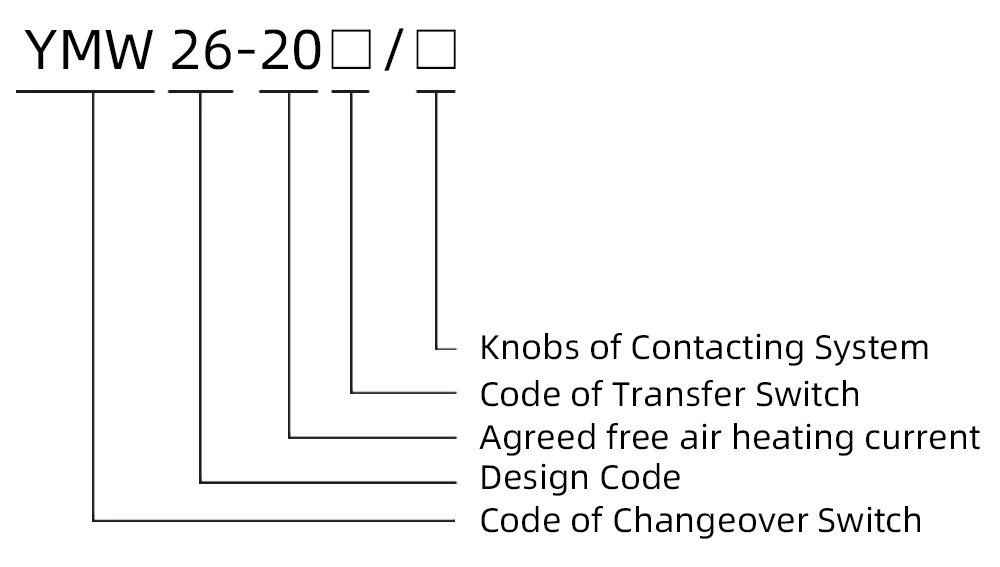

YAMING, med mer än 30 år av dedikerad expertis inom elströmbrytarindustrin, är en professionell fabrik med fokus på FoU, produktion och försäljning av elektriska strömbrytare. Med hjälp av sofistikerat hantverk och banbrytande teknologi har företaget lanserat LW26 20A Big Panel OFF-ON Rotary Switch (intern modell: YMW26-20DS), som är en kärnprodukt som är skräddarsydd för scenarier för elektrisk kretsstyrning. Den har ett komplett klassificeringssystem för att möta olika operativa behov och stark miljöanpassning.

Kärnprestandaparametrar

LW26 20A Big Panel OFF-ON Rotary Switch har utmärkt kärnprestanda, med tydlig och målinriktad användbarhet. Dess nyckelprestandaparametrar är följande:

- Tillämpliga kretsar: Lämplig för AC 50Hz-kretsar med märkspänning ≤ 690V och DC-kretsar med märkspänning ≤ 240V;

- Märkström: Maximal märkström 20A;

- Kärnfunktioner: Designad för manuell, icke frekvent kretsframställning och brytning, kapabel att uppfylla viktiga styr- och omvandlingsfunktioner i elektriska system, och kan direkt styra små AC-motorer.

Produktegenskaper

LW26 20A Big Panel OFF-ON Rotary Switch har flera enastående funktioner, vilket gör att den sticker ut på marknaden:

- Kompakt struktur: Superkompakt design, lätt att installera även i trånga utrymmen, vilket förbättrar utrymmesutnyttjandet;

- Kraftfull funktionalitet: Integrerar flera kontrollfunktioner för att möta olika komplexa kontrolluppgiftskrav;

- Utmärkt isoleringsprestanda: antar tät strukturell design och högkvalitativa material, vilket säkerställer utmärkt isoleringseffekt och garanterar elektrisk säkerhet;

- Smidig och pålitlig växling: Växlingsoperationen är smidig och arbetsbesparande, med hög säkerhet och tillförlitlighet, vilket minskar felfrekvensen under användning;

- Estetiskt och praktiskt: Antar en elegant och ny design, som är både praktisk och estetisk, och kan väl matchas med olika utrustningsdesigner.

Produktklassificering och tillämpningar

1.Fullständigt klassificeringssystem

För att möta olika driftskrav är produkten utrustad med ett omfattande klassificeringssystem, specifikt klassificerat enligt följande:

- Ändamålsbaserad klassificering: Typ av huvudkretskonvertering, typ av direkt motorstyrning, typ av kommandokontroll och mätning;

- Driftlägesbaserad klassificering: Positioneringstyp, momentan typ, positioneringsmomentär integrerad typ;

- Systemsektionsbaserad klassificering: Positioneringstyp (1–12 sektioner), momentan typ (1–3 sektioner), typ av direkt motorstyrning (1–6 sektioner); anpassade sektionsspecifikationer är tillgängliga på begäran;

- Omkopplingsvinkelbaserad klassificering: 30°, 45°, 60°, 90°;

- Panelformbaserad klassificering: fyrkantig paneltyp, rund paneltyp, etc.;

- Ytterligare klassificering: Klassificerad efter driftläge och styrmanöverdonets position.

2.Brett tillämpningsscenario

Tack vare dess utmärkta prestanda och mångsidiga klassificering används produkten i stor utsträckning i masterstyrkretsar och elektriska parametermätningsuppsättningar. Den är lämplig för kretskontrollbrytare, testutrustningsomkopplare, motorstyrningshuvudströmbrytare och fungerar som en kritisk komponent för att säkerställa en stabil och säker drift av olika industriella elektriska enheter.

Arbetsvillkor & miljöanpassning

Produkten har en stark miljöanpassningsförmåga och kan fungera stabilt under normala arbetsförhållanden. De specifika kraven är följande:

1. Temperaturkrav

Omgivande lufttemperatur: -25℃ ≤ T ≤ +50℃; 24-timmars medeltemperatur ≤ +35℃.

2. Höjdkrav

Maximal installationshöjd: 4000m.

3. Fuktighetskrav

Vid +50 ℃: Relativ luftfuktighet ≤ 50 %; vid 20 ℃: Relativ luftfuktighet ≤ 90 %.

4.Kondenshantering

Särskilda behandlingsåtgärder är tillämpliga för tillfällig kondens orsakad av temperaturvariationer, vilket säkerställer produktens stabila drift i miljöer med temperaturfluktuationer.

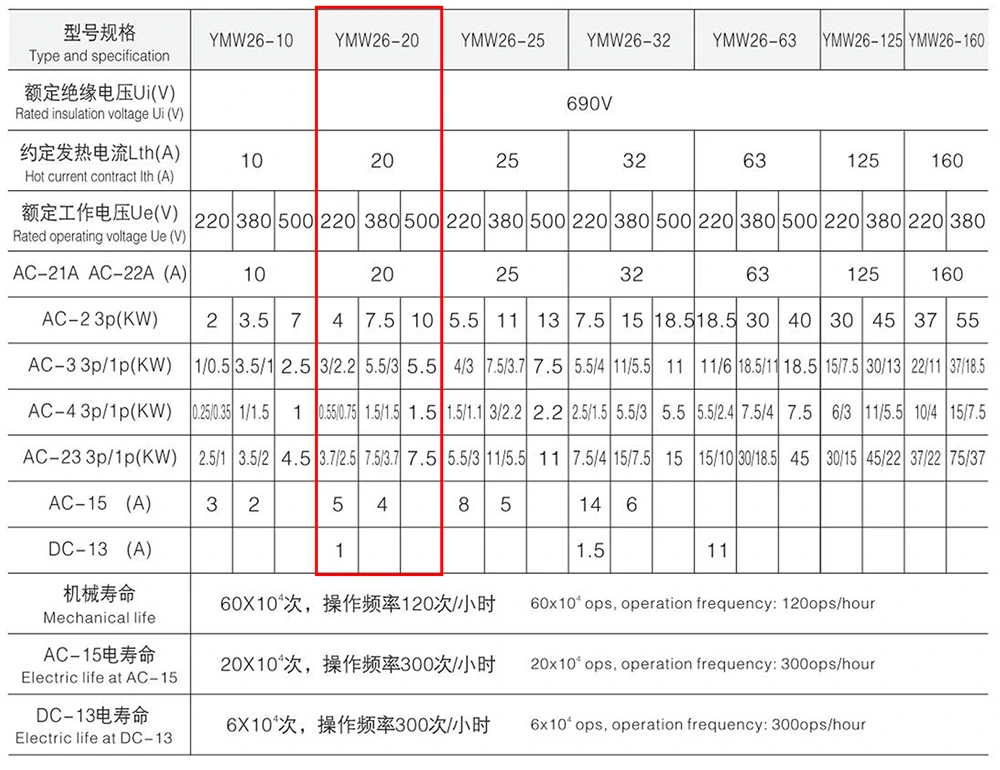

Tekniska parametrar
